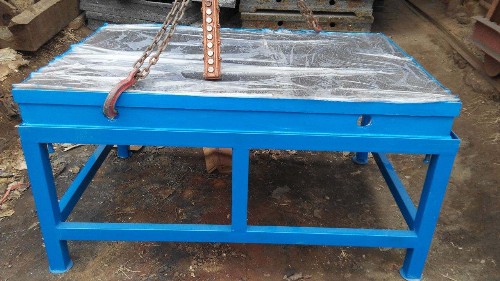

簡介：三維柔性焊接工裝夾具,柔性焊接夾具,焊接夾具工裝，三維柔性焊接平臺-三維柔性焊接工裝夾具是我們近日銷售量較高的一款產品，這款產品我們的技術團隊在制作的過程中，下了很多功夫，才可以保證我們的客戶使用的比較方便、簡單。

三維柔性焊接工裝夾具就是將焊件準確定位和可靠夾緊，便于焊件進行裝配和焊接，保證焊件結構精度方面要求的工藝裝備。在現代焊接生產中積極推廣和使用與產品結構相適應的工裝夾具，對提高產品質量，減輕工人的勞動強度，加速焊接生產實現機械化、自動化進程等方面起著非常重要的作用。

三維柔性焊接工裝夾具使用的相關信息：

1、夾具的操作步驟

（1）、將序4發(fā)動機襯管兩件按照“撐桿焊接組合”圖裝配到序1撐桿上，并將其放置于夾具體上，由擋銷、擋板將序1撐桿定位，由螺旋夾緊器夾緊序1撐桿；同時由插銷將序4發(fā)動機襯管兩件定位，由快撤式螺旋夾緊器件將其夾緊。

（2）、點固焊后，松開快撤式螺旋夾緊器件，拔出插銷，取下進行焊接

（3）、將焊件再放置于夾具體上，由擋銷、擋板將焊件定位，由螺旋夾緊器夾緊焊件；之后將螺母M6和喇叭支座的組件放置焊件之上并由螺旋夾緊機構上的錐頭銷釘和螺旋夾緊機構的壓板上的開的凹槽來定位由螺旋夾緊機構夾緊

（4）、對螺母M6和喇叭支座的組件與撐桿進行三面焊，然后松開所有螺旋夾緊器，夾緊螺母M6和喇叭支座的組件的螺旋夾緊機構的壓板被彈簧彈起，其上的定位錐頭銷釘隨之脫離焊件，然后將壓板推出使一端脫離螺旋夾緊機構螺柱，將壓板旋轉到焊件一邊，之后取出焊件。

2、夾具使用注意事項、保養(yǎng)及維護

（1）使用前對限位尺寸檢查是否還保持正確位置；

（2）如果擋銷磨損超差，可以進行打磨修復；如果擋板、插銷、定位錐頭銷磨損超差，可以重新組裝，錯開磨損部位后繼續(xù)使用。

（3）使用后需要涂防繡油。
